Подразделения воздуха (AHUS) являются основным оборудованием систем кондиционирования воздуха. Он может охлаждать, нагревать, увлажнить и фильтровать воздух в соответствии с различными сценариями применения, и широко используется в различных общественных и коммерческих пространствах. AHU в основном классифицируются на четыре типа: потолочный, реактивный тип, горизонтальный и вертикальный. Хотя их основные функции являются согласованными, классификация по сути основана на сопоставлении пространства установки с функциональными требованиями.
Этот документ содержит подробное объяснение классификаций AHU, основных конфигураций, операционных параметров, преимуществ производительности и сценариев приложений, служащих ссылкой для выбора пользователя и приложения.
1. Метод установки

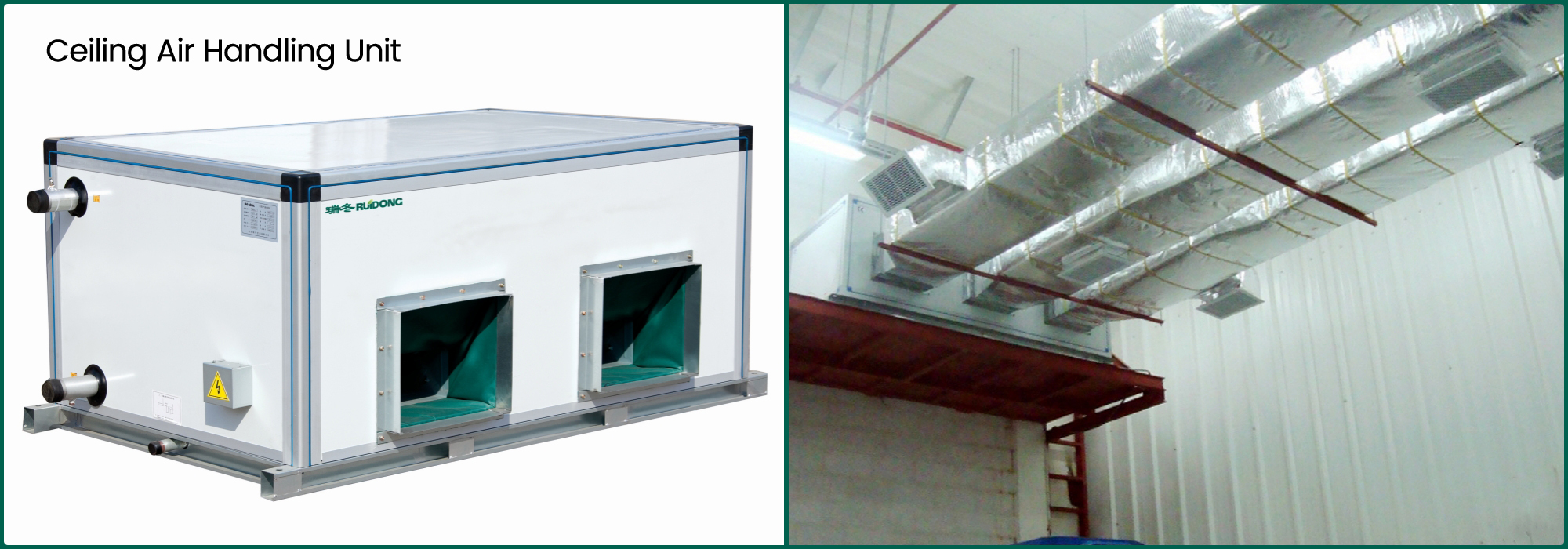

Потолок - установленные подразделения по обработке воздуха применяют конструкцию установки. Он имеет компактную конструкцию и небольшой размер, не занимает площадь пола и необходимо зафиксировать только внутри потолка здания, используя специальные подъемные кронштейны (убедитесь, что несущая грузоподъемность по меньшей мере в 1,2 раза больше веса блока).
Во время установки необходимо зарезервировать достаточно места для технического обслуживания (обычно 300–500 мм вокруг устройства). Интерьер потолка должен быть хорошо продуманным, чтобы предотвратить накопление тепла во время эксплуатации. Входные и выходные каналы устройства должны быть точно подключены к системе воздуховодов внутри потолка, чтобы обеспечить легкую протяженность и уменьшить утечку воздуха.
2. Расстояние подачи воздуха
Из -за своего компактного размера и умеренного мощности и давления вентилятора расстояние подачи воздуха обычно составляет 7,5 метров 40 . Этот тип устройства подходит для короткого расстояния воздуха и обычно используется с местными воздуховодами в помещении или диффузорами воздуха для достижения точной обработки воздуха в небольших областях (например, небольшие офисы, комнаты для конференций, гостиничные комнаты), избегая повышенной сопротивления воздуха, потребления энергии и потери температуры, вызванных дальним подачей воздуха.
3. Ключевые преимущества и сценарии приложений
Его основное преимущество - экономия площади на стадии и обеспечение гибкой установки, особенно подходящей для участков с ограниченным напольным пространством.
Применимые сценарии включают комнаты для гостей отеля, небольшие офисы, больничные палаты, библиотечные читальные залы и другие небольшие или децентрализованные зоны лечения воздуха.
1. Метод установки

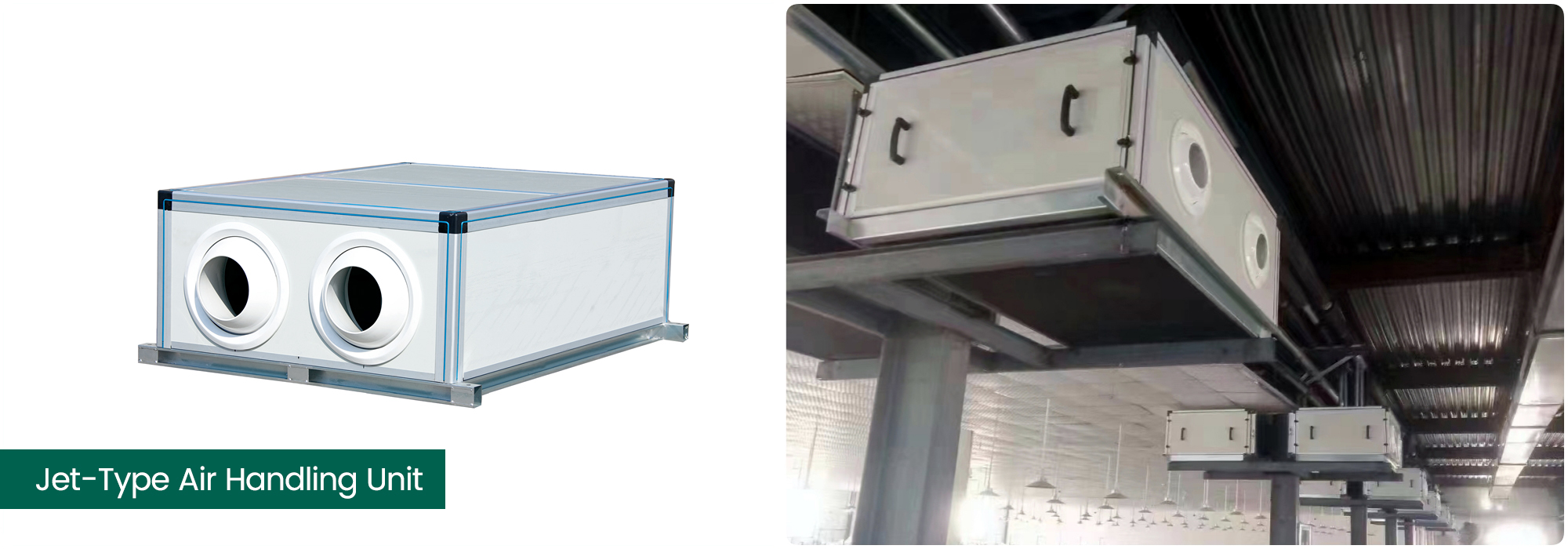

Jet Ahus может быть установлен двумя способами: потолка и пола. Установка потолка аналогична потолке AHUS, но корпус блока оснащен специальной струйной выходом. Форма установки пола требует размещения устройства в плоскую площадь пола (с демпфирующей подушкой, такой как резиновая подушка для уменьшения вибрации) или повышенная 100–200 мм над землей для легкой очистки и технического обслуживания.
Во время установки внимание должно быть уделено ориентации выхода Jet Air. Угол должен быть отрегулирован в соответствии с требованиями к помещению в помещении и требованиях к подаче воздуха (может быть достигнута регулировка угла 0-30 °), чтобы гарантировать, что струйный воздушный поток может покрывать целевую область. В то же время гибкие трубы должны использоваться для соединения между устройством и воздушным протоком, чтобы уменьшить влияние вибрации на воздуховоды и обеспечить стабильное снабжение воздуха.
2. Расстояние подачи воздуха
Основным преимуществом Jet Ahus является дальние снаряжения. Используя специальную технологию воздушного потока реактивного воздуха, воздушный поток высокого давления создает реактивный эффект, который преодолевает сопротивление воздуха, что позволяет расстояния подачи воздуха 20–50 метров, при этом некоторые крупные модели достигают более 60 метров. Эти блоки не требуют сложных систем воздуховодов и могут доставлять кондиционированный воздух непосредственно через струйные форсунки, уменьшая инвестиции в воздуховоды и убытки сопротивления.
3. Ключевые преимущества и сценарии приложений
Преимущества включают длинное расстояние подачи воздуха, равномерное распределение воздушного потока и снижение воздуховодов, снижение затрат на установку и использование места.
Применимые сценарии включают крупные торговые центры, супермаркеты, гимназии, выставочные залы и залы ожидания железнодорожных станций - большие пространства с высоким потолоком (обычно ≥ 4 метра), требующие эффективной циркуляции воздуха и контроля температуры.
1. Метод установки
Горизонтальные AHU устанавливаются на полу в горизонтальной планировке. Они должны быть размещены на плоской поверхности (с выравниванием цемента или стальным основанием), чтобы обеспечить стабильную работу.
Единицы могут быть настроены по размеру и обычно являются модульными, что позволяет сочетать различные секции (например, фильтр, охлаждение, нагрев, увлажнение). Подключения воздуховодов обычно используют фланцы с прокладками герметизации (например, резиновая резиновая резина), чтобы обеспечить легкость. Достаточно места для технического обслуживания должно быть зарезервировано (500 - 800 мм с обеих сторон, 400-600 мм сверху).
2. Расстояние подачи воздуха
С большей мощностью вентилятора и более высоким давлением, и сопоставленным с надлежащей конструкцией воздуховода, расстояние подачи воздуха может достигать 27 метров 55 . Эти блоки подходят для подачи воздуха среднего и длинного дистанции и могут распределять кондиционированный воздух до нескольких комнат или больших площадей со стабильным потоком воздуха и высокой точностью контроля температуры ( ± 1° C).
3. Ключевые преимущества и сценарии приложений
Преимущества включают широкий диапазон воздушного потока (Ruidong Horizontal Ahus: 2000 - 50000 м ³ /ч), полные функциональные срезы и высокую эффективность теплообмена, удовлетворение сложных потребностей воздуха.
Применимые сценарии включают в себя крупные офисы, лобби в отеле, амбулаторные здания больницы, библиотечные залы и полы торговых центров - средние и крупные централизованные зоны лечения воздуха.
1. Метод установки
Вертикальные AHU устанавливаются в вертикальном положении на полу, занимая небольшую площадь (от 1/3 до 1/2 горизонтальных единиц), подходящие для узких пространств, таких как углы, комнаты оборудования или коридоры. Блок должен быть размещен на уровне поверхности с регулируемыми ногами (50–100 мм ) для выравнивания, чтобы избежать вибрации.
Входные и выходные направления воздушного отверстия являются гибкими - боковая входная/верхняя выпускная или нижняя выпускная точка - в зависимости от требований участка. Воздуховоды соединены с помощью фланцевых уплотнений, чтобы предотвратить утечку. Двери обслуживания расположены спереди или стороной, что требует всего 200 - 300 мм верхнего зазора.
2. Расстояние подачи воздуха
Расстояние подачи воздуха находится между потолочным и горизонтальным типами, как правило 27, 5-5 метров. Из-за более высокой конструкции и более высокого размещения вентилятора воздушный поток может быть оптимизирован с использованием выпускных конструкций (например, двойных слоистых жалюзи, диффузоров) для эффективного покрытия пространств среднего уровня, подходящих для областей среднего размера.
3. Ключевые преимущества и сценарии приложений
Преимущества включают небольшую площадь, гибкую установку и полную функциональность, что позволяет высокой обработке воздушного потока в ограниченном пространстве.
Применимые сценарии включают комнаты для оборудования рядом с гостиничными коридорами, вспомогательные зоны в небольших торговых центрах, больничные коридоры и районы рядом с кладовыми или туалетами в офисных зданиях.

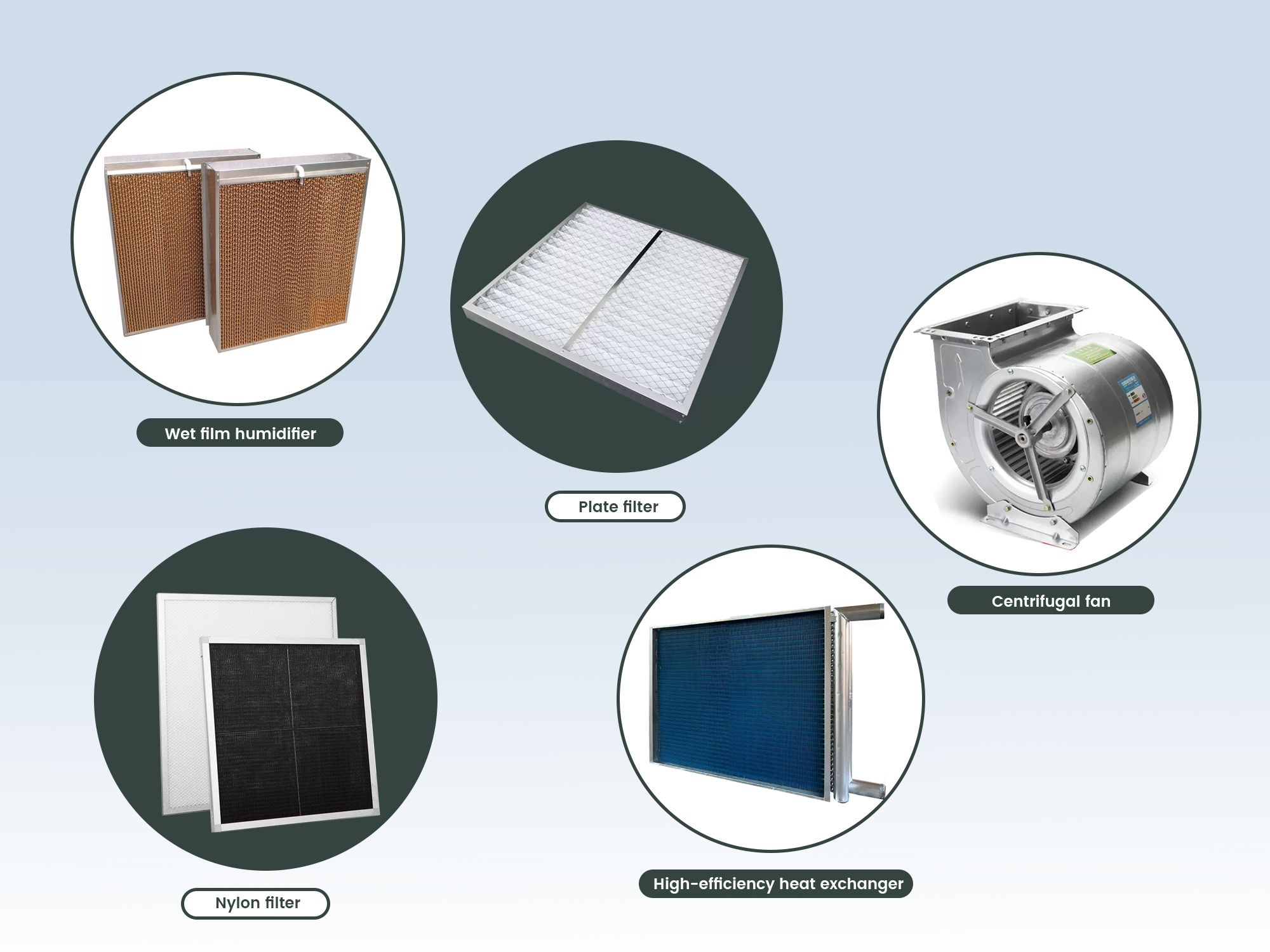

1. Конфигурация увлажнения и фильтрации
(1) Функция увлажнения: без изменения размера блока можно добавить модуль увлажнения влажной пленки. Он использует естественное испарение, не производит белого тумана и автоматически корректирует влажность на основе потребностей в помещении (специально сопоставленных в соответствии с объемом воздуха устройства).
(2) Конфигурация фильтрации:
L Стандартный фильтр: Включение воздуха, оснащенное нейлоновым сетчатым фильтром, первичным фильтром с точностью фильтрации 1–10 мкм, эффективным для больших частиц пыли, легко чистить и заменить.
L Дополнительный фильтр: может быть выбрана первичная панельная фильтр (эффективность 40–60% для частиц ≥5,0 мкм). Для более высокой чистоты доступны средние или высокоэффективные фильтры.
2. Параметры строки охлаждающей катушки
Катушки охлаждения (или отопления) доступны в конфигурациях с 4-ряд, 6-ряд и 8-ряд:
L 4 - Строки: меньшая область теплообмена , подходящая для небольшого пространства с низким спросом на теплообмен, компактным и энергосберегающим.
L 6 - Трубы строк: Умеренная область, основная конфигурация, подходящие для большинства потребностей в охлаждении/отоплении (например, офисы, гостиничные лобби), баланс эффективности тепла и потребление энергии.
L 8-Строки: самая большая территория, самая высокая эффективность, подходящие для сценариев спроса на теплообмен (например, холодный климат, комнаты для оборудования с высоким уровнем нагрева, высокий температура/влажность свежего воздуха). Он может быстро отрегулировать температуру воздуха и обеспечить стабильность температуры в помещении.
3. Стандарты рабочих параметров
Подразделения воздуха разделены на два режима эксплуатации: режим возврата воздуха и режим свежего воздуха:
Вернуть режим воздуха (в основном воздух в помещении, ≤30% свежего воздуха):
L Охлаждение: охлажденная вода 7 ° C/12 ° C, впускной воздух 27 ° C/19,5 ° C DB/WB, охлаждающая способность 10,5–377,9 кВт.
L отопление: горячая вода 60 ° C, впускной воздух 21 ° C дБ, нагревательная способность 17,2–619,8 кВт.
Режим свежего воздуха (режим свежего воздуха (в основном обрабатывает наружный свежий воздух, с высокой доли свежего воздуха, обычно ≥ 70% или даже 100% свежий воздух):
L Охлаждение: охлажденная вода 7 ° C/12 ° C, впускной воздух 35 ° C/28 ° C DB/WB.
L отопление: горячая вода 60 ° C, впускной воздух 7 ° C дБ.
1. Эффективный теплообмен: высокое качество поверхностных охлаждений Ruidong Self
Собственные охлаждающие катушки Ruidong используют высококачественные медные трубки с гидрофильными алюминиевыми плавниками, изготовленными с использованием механического расширения для жесткого контакта и высокой эффективности.
Катушки протестируются на уровне 2,0 МПа на утечки. Гидрофильная алюминиевая фольга 0,12 мм предотвращает накопление и коррозию воды, продлевая срок службы.
2. Стабильная и низкая шутка
L Двухвост-центробежные вентиляторы с динамическим и статическим тестированием баланса для гладкой, тихой работы.
L низковибрационная конструкция уменьшает передачу шума более чем на 30% и предотвращает структурное воздействие.
L на международном фирменном подшипниках обеспечивает длительный срок службы и низкое обслуживание.
3. Прочная и безопасная структура
L рама алюминиевого сплава без теплового моста, высокой прочности, легкой и коррозионной устойчивой.
L Двусторонние стальные панели с полиуретановой изоляцией полиуретана высокой плотности предотвращают конденсацию и потерю энергии.
4. Легкое обслуживание
L Саможеские дверные замки доступа гарантируют легкомысленность и обеспечивают быстрый доступ для замены фильтра или очистки катушки.
L CRAA сертифицирована, обеспечивая надежную производительность и качество для требовательных приложений.
Спасибо, что выбрали Ruidong Group. Мы стремимся предоставить эффективные, надежные и энергосберегающие решения для обработки воздуха. Если у вас есть какие -либо вопросы во время выбора продукта, проектирования системы или установки, не стесняйтесь обращаться к нам. Наша специализированная команда готова предоставить экспертную поддержку и помочь вам создать удобную, здоровую и устойчивую внутреннюю среду.
