Промышленная охлаждающая вода чиллер: анализ принципов цикла охлаждения и компонентов основного

Основные принципы цикла охлаждения

Основным принципом цикла охлаждения является направленная перенос тепла - поглощение тепла из области, которая требует охлаждения и выпуска его во внешнюю среду. В частности, это достигается путем циркуляции хладагента в закрытой системе для переноса тепла.

Этот процесс опирается на скоординированную работу четырех ключевых компонентов: компрессор, конденсатор, дроссельное устройство и испаритель.

В качестве ключевой технологии поддержки для современного промышленного производства чиллеры промышленного охлаждения широко используются в современных промышленных областях, таких как пищевая переработка, химический синтез и биофармацевтические препараты. Они обеспечивают стабильность производственных процессов, повышают качество продукции и повышают энергоэффективность.

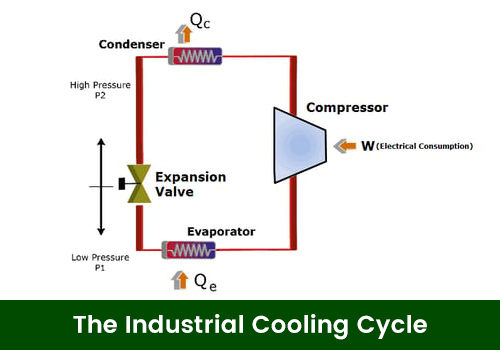

Рисунок 1 : Цикл промышленного охлаждения

Анализ основных компонентов

I. Компрессор

Компрессор является сердцем охлаждающей системы, ответственной за сжатие и нагревание газообразного хладагента для увеличения его плотности. Для достижения эффективного охлаждения температура хладагента должна быть выше, чем у охлаждающей среды в конденсаторе (такой как воздух или вода) для выделения тепла. В то же время компрессор управляет циркуляцией хладагента в закрытой системе. Обычные типы компрессоров, используемых в промышленном охлаждении, включают винты, поршень, центробежные и прокрутки, причем наиболее распространенными комфортами свитков и винтовых компрессоров. Винтовые компрессоры подходят для крупномасштабного химического, обработки и применения кондиционирования воздуха с водяным охлаждением.

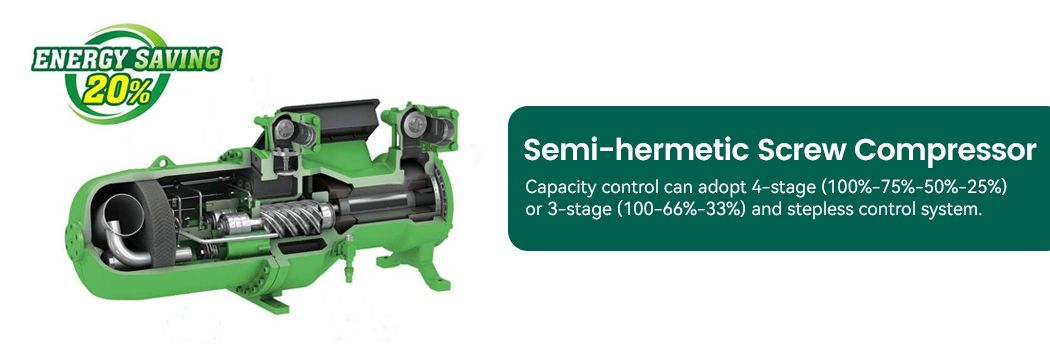

Рисунок 2: Полуметичный винтовой компрессор

II Конденсатор

Конденсатор является ключевым компонентом, который охлаждает и конденсирует высокотемпературные пары хладагента высокого давления в жидкое состояние, обменивая тепло с охлаждающей средой (такой как воздух или вода), удаляя тепло из хладагента.

(1) Пятеный конденсатор

Пятный конденсатор использует вентиляторы, чтобы заставить воздух течь через катушки конденсатора, рассеивая тепло от хладагента в окружающую среду. Он имеет простую структуру, низкое потребление воды и подходит для наружного использования, особенно в местах, где вода мало.

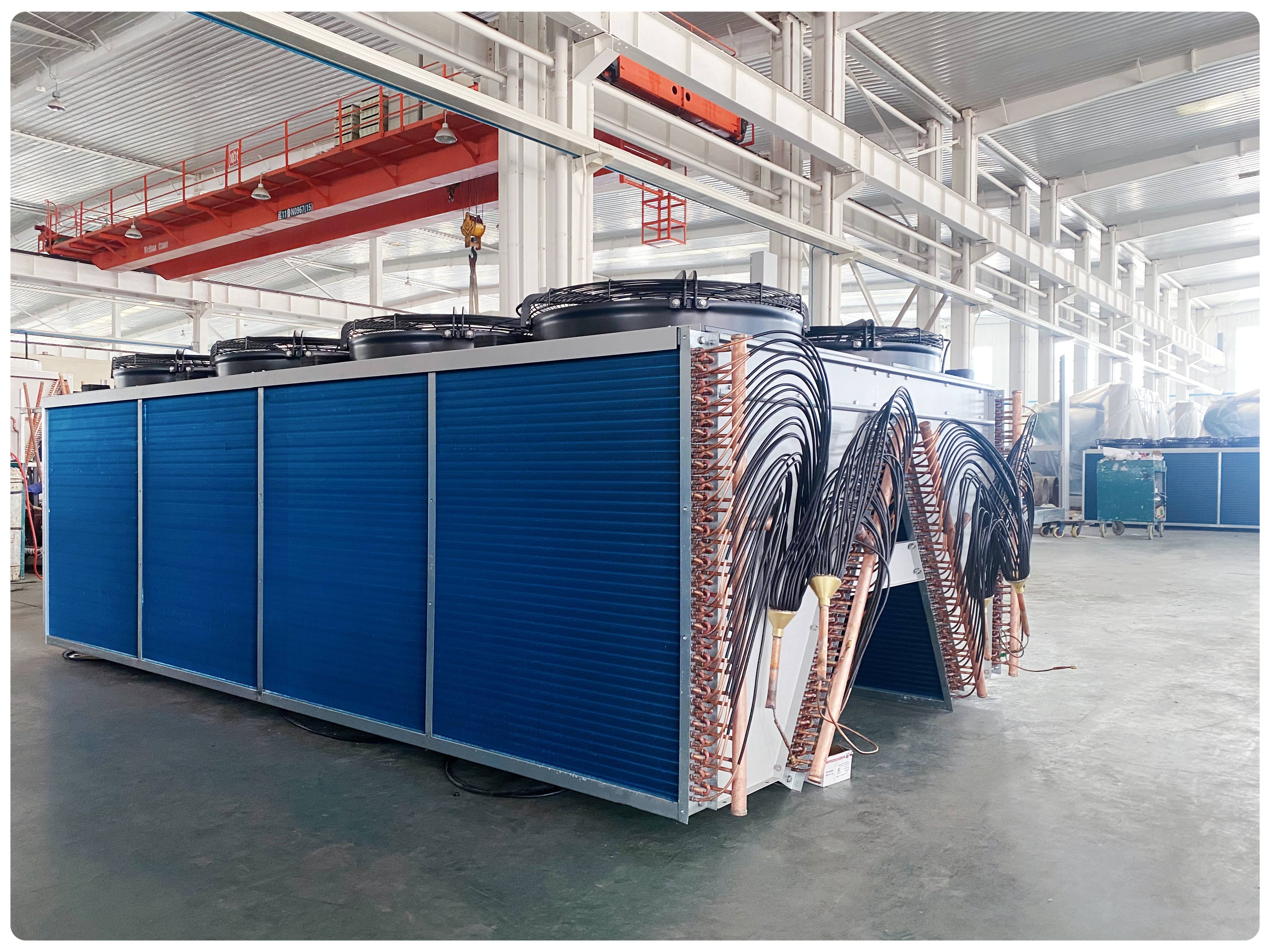

Рисунок 3: Пятеный конденсатор

(2) оболочка и конденсатор

Конденсатор с оболочкой и трубкой использует воду в качестве охлаждающей среды. Хладагент течет внутри конденсаторных труб, а тепло переносится через стены трубки в охлаждающую воду. По сравнению с конденсаторами с воздушным охлаждением, конденсаторы с водяным охлаждением более эффективны в высокотемпературных средах, достигая более низких температур конденсирования и тем самым повышая общую производительность системы охлаждения.

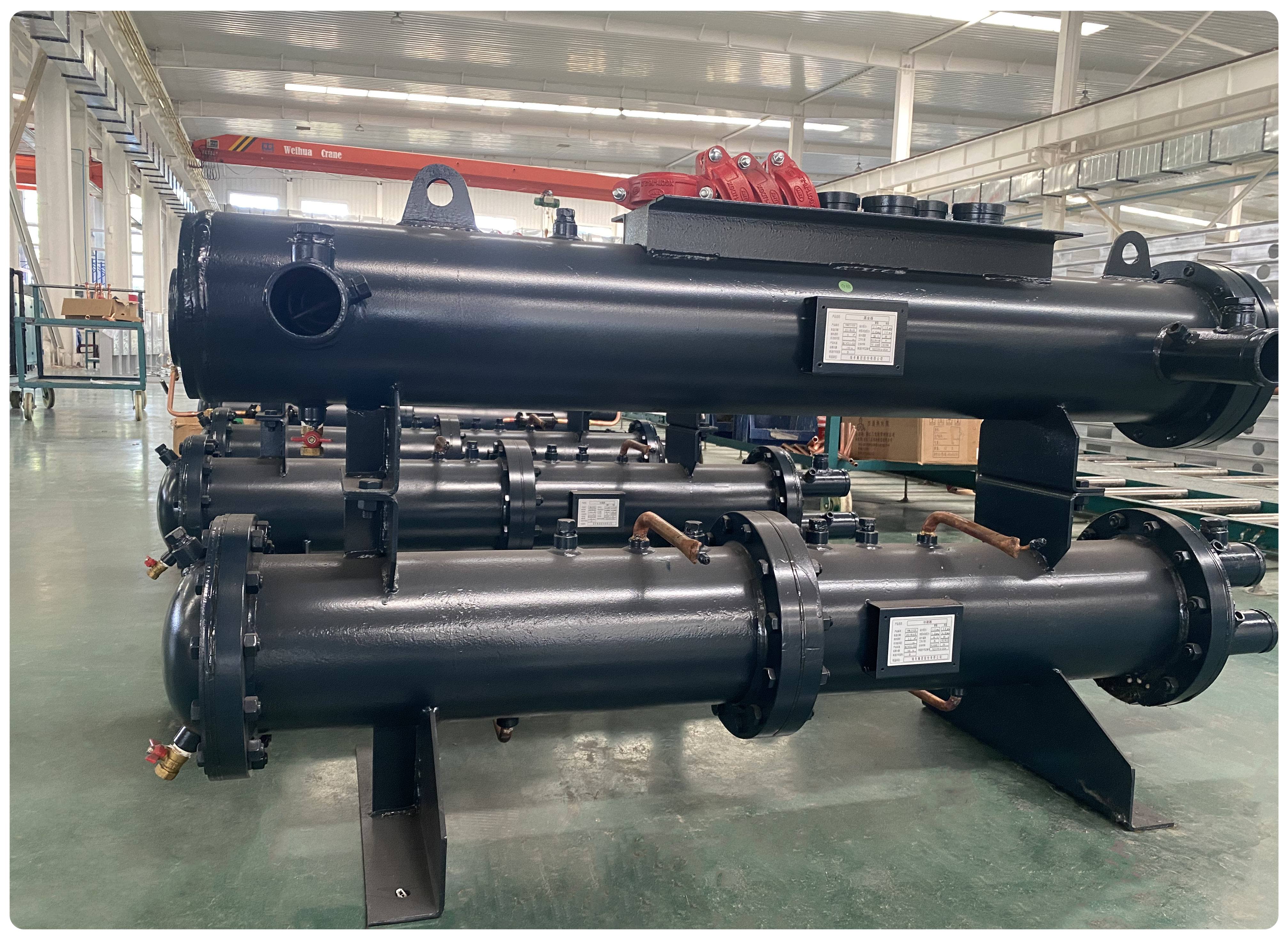

Рисунок 4: Конденсатор оболочки и трубки

Iii. Испаритель

Испаритель является основным компонентом системы охлаждения, где жидкий хладагент поглощает тепло и испаряется, выполняя фактическую задачу охлаждения. Ruidong Group, как профессиональная компания по дизайну и производству HVAC, предоставляет высококачественные конденсаторы и испарители под собственным брендом, оснащенные известными брендами. От контроля сырья до производства продуктов компания строго гарантирует качество подразделений удовлетворить потребности различных средах промышленного охлаждения.

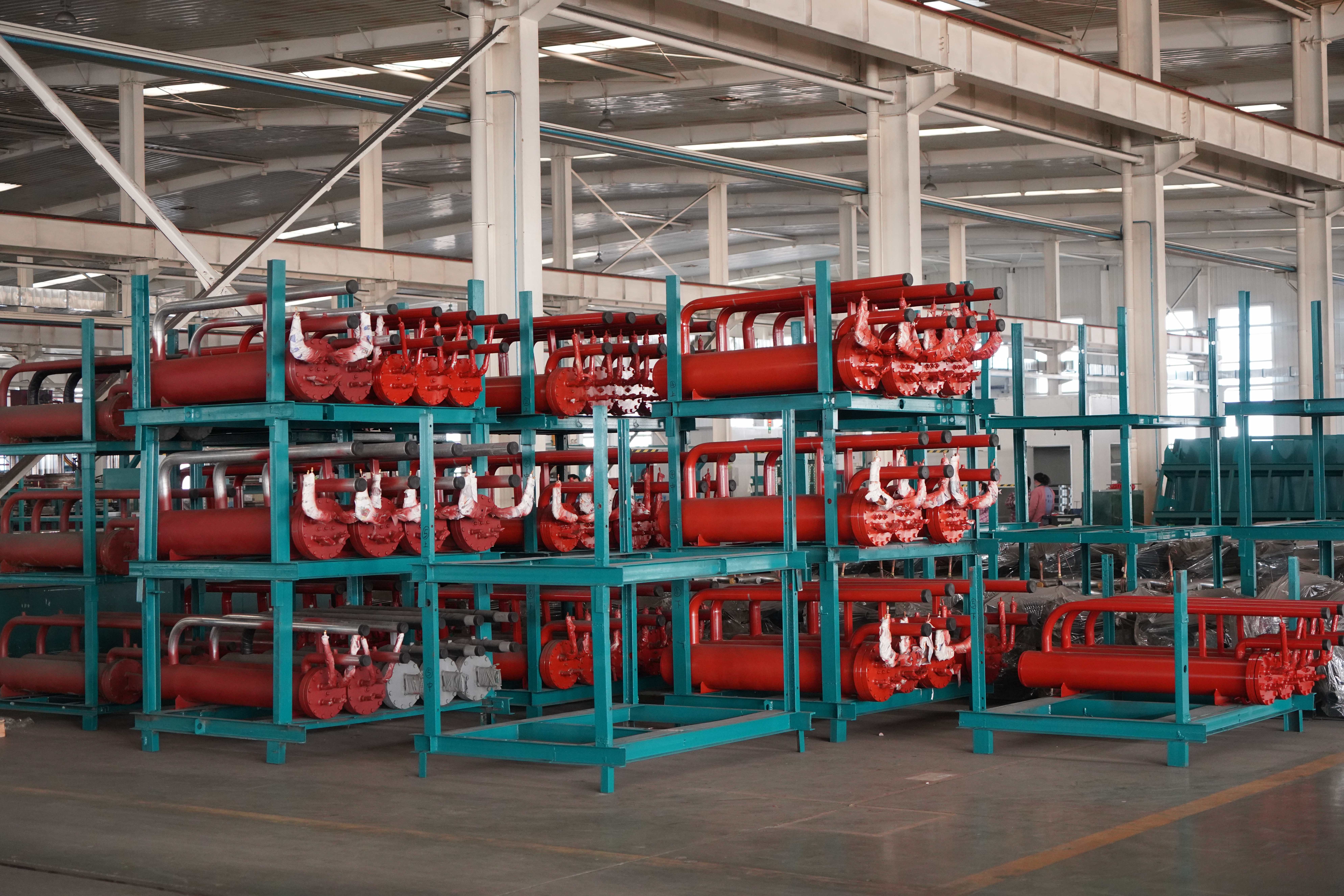

Рисунок 5: Инвентаризация теплообменника

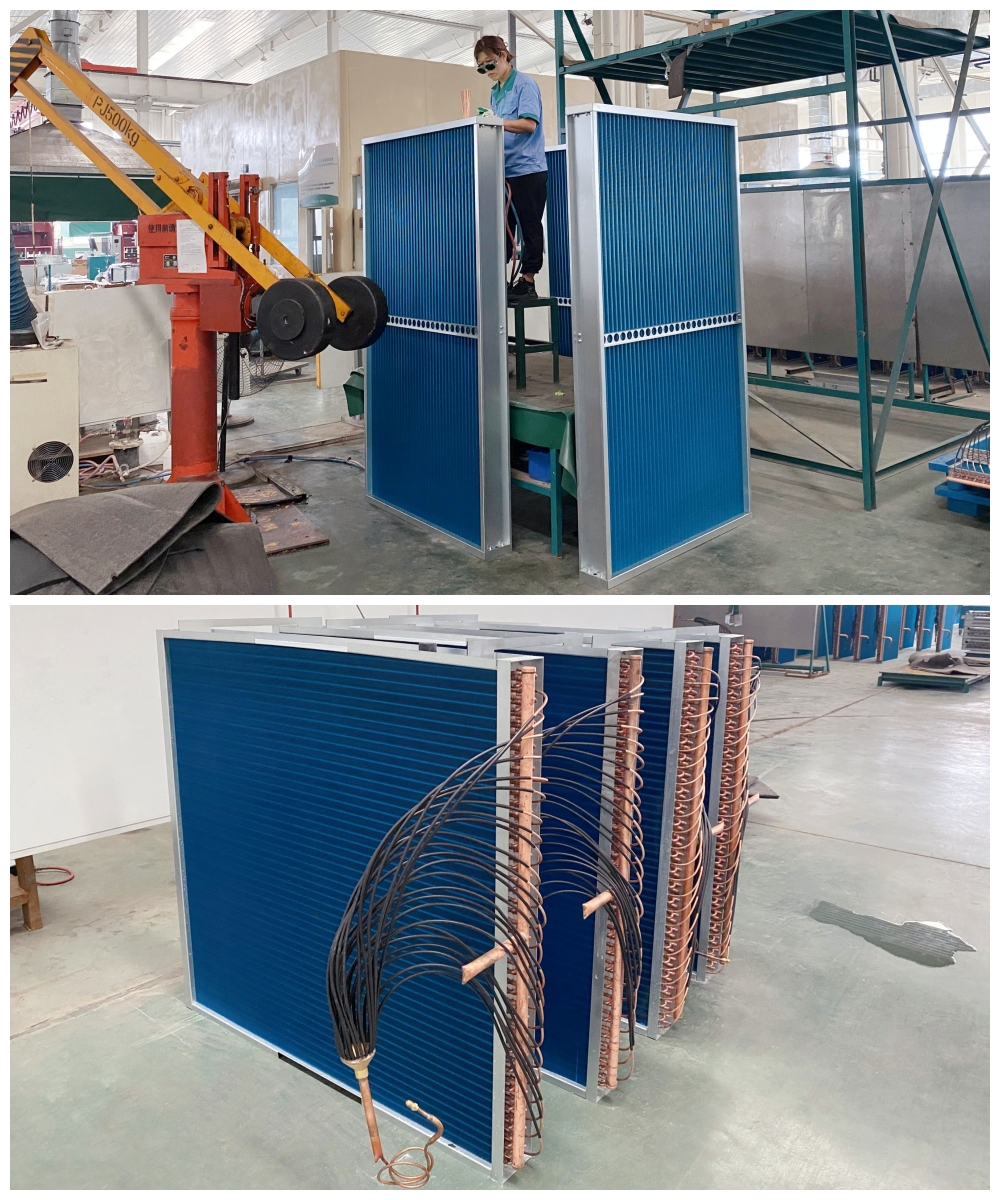

Рисунок 6: Производственная линия конденсатора/испарителя оболочки и трубки

IV Обзор расширения клапана

Клапан расширения является ключевым компонентом в цикле охлаждения. Его основные функции заключаются в регулировании скорости потока хладагента, чтобы удовлетворить потребность в кипящем »и уменьшить давление хладагента, чтобы облегчить переход между стороной высокого давления (компрессор и конденсатор) и стороной низкого давления (испаритель).

(1) Клапан термического расширения

Клапан теплового расширения, обычно используемый в промышленном охлаждении, автоматически регулирует поток хладагента путем обнаружения температуры и изменений давления в испарительке через чувствительную лампу, чтобы поддерживать перегрев. Правильная установка и калибровка могут предотвратить ненормальный поток хладагента.

(2) Электронный расширительный клапан

Электронный клапан расширения контролирует параметры системы через датчики и контроллеры и точно управляет потоком хладагента на основе данных в реальном времени. Он подходит для применений со значительными изменениями нагрузки, но требует стабильного источника питания и регулярного обслуживания электронных компонентов.

Независимо от выбранного типа расширительного клапана, основной целью является обеспечение эффективного расширения хладагента и поглощения тепла в испарительном стиле при сохранении стабильной работы. Ruidong Group может рекомендовать наиболее подходящее дроссельное устройство на основе конкретных потребностей и характеристик системы, а также предоставить техническую поддержку и предложения по техническому обслуживанию.

Другие важные компоненты

I. Хладагенты

Хладагенты - это носитель для теплопередачи в охлажденных системах. Они циркулируют между жидкими и газообразными состояниями с изменениями температуры и давления, поглощения и высвобождения тепла для достижения охлаждения. Ruidong Group обычно использует хладагенты, такие как R22, R134A, R410A и R407C, которые являются более безопасными и более экологически чистыми.

II Контроль давления

Датчики давления и контроллеры установлены в системе охлаждения для контроля уровней давления. Они помогают предотвратить избыточное давление, что может вызвать повреждение оборудования или риски безопасности. Контроль давления также гарантирует, что хладагент работает в пределах оптимального диапазона давления, повышая производительность и эффективность системы.

Iii. Контроль безопасности

Устройства управления безопасностью, такие как переключатели высокого давления, переключатели низкого давления, защитники перегрузки и защитники питания, предназначены для защиты системы и операторов от потенциальных опасностей.

IV Автоматизация и мониторинг

Программы управления используют программное обеспечение для программирования Siemens, которое позволяет гибким настройкам параметров на основе фактических условий работы для достижения оптимальной логики управления. Это обеспечивает эффективную и энергосберегающую работу устройства. Контроллеры микрокомпьютеров и электрические компоненты из хорошо известных брендов, способных к стабильной работе при температурах окружающей среды в диапазоне от -15 ° C до 55 ° C. Они оснащены комплексными автоматическими функциями управления и оснащены интерфейсами RS-232/RS-485 для удаленного контроля.

Основной принцип работы цикла охлаждения одинаковы, но выбор, установка и обслуживание компонентов в промышленных охлажденных системах имеют решающее значение для производительности системы. Оптимизация компрессоров, конденсаторов, испарителей, расширительных клапанов и систем управления может повысить эффективность, снизить потребление энергии и обеспечить качество и безопасность.

Промышленные чиллеры широко используются в таких отраслях, как производство электроэнергии, морские, продукты питания и напитки, нефтехимическая, нефть и газ, обработка данных и окружной охлаждение. С ростом спроса на охлаждение в промышленных приложениях индивидуальные системы, соответствующие строгим стандартам, становятся тенденцией. Эти системы требуют тщательного проектирования и реализации.

Ruidong Group предлагает комплексные услуги HVAC, проектирование эффективных, энергосберегающих и экологически чистых охлаждений для различных отраслей. Свяжитесь с нами для получения дополнительной информации.

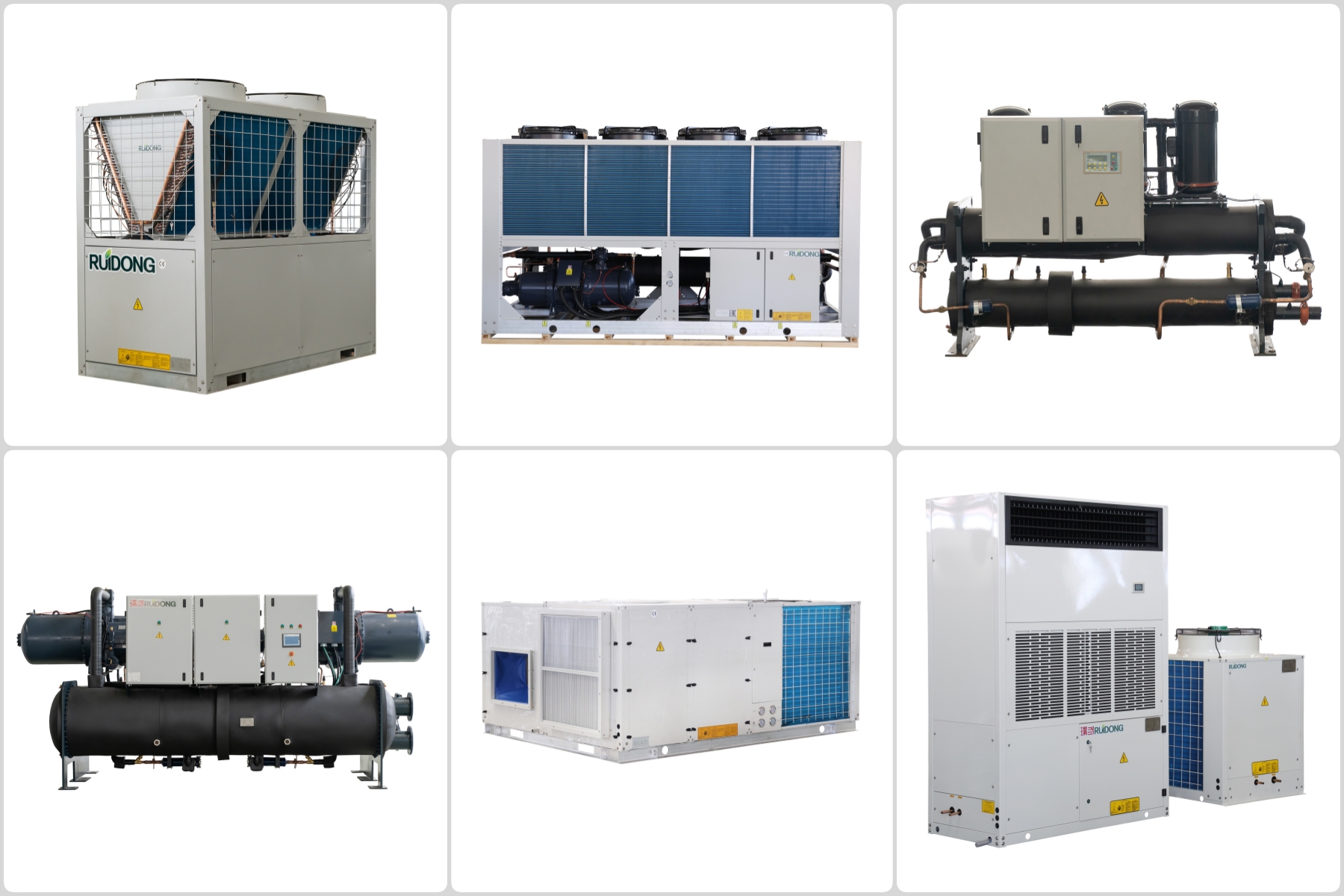

Рисунок 7: Промышленный чиллер и коммерческий кондиционер
