Противопожарный клапан – это устройство пассивной противопожарной защиты, устанавливаемое в стенах, потолках или вентиляционных каналах зданий. Его основная функция – блокировать распространение пламени и дыма при пожаре, обеспечивая безопасность эвакуации персонала и целостность конструкции здания. Статистика показывает, что широко используемые в больших зданиях, таких как офисные здания и фабрики, противопожарные клапаны, могут снизить скорость распространения огня на 30%. Более 68% коммерческих зданий в США и более 63% новых зданий по всему миру в обязательном порядке возводятся в соответствии с правилами техники безопасности.
Его основная ценность заключается в следующем: автоматическое закрывание за счет индукции тепла, поддержание целостности компонентов противопожарной изоляции, экономия времени на эвакуацию персонала и спасение при пожаре, а также функционирование в качестве основной части системы противопожарной защиты здания.
Противопожарные клапаны не требуют электроэнергии и работают автоматически за счет механизма индукции тепла. Основной процесс состоит из трех этапов:
1. Триггер индукции тепла : когда температура воздуха в воздуховоде достигает порогового значения от 70°C до 280°C, устройство инициирует процедуру закрытия. Такая настройка температуры позволяет избежать ложных срабатываний и обеспечивает быстрое реагирование во время пожара.
2. Плавкая вставка : плавкая вставка представляет собой пусковой компонент сердечника, состоящий из двух металлических частей, соединенных термочувствительным припоем. Он удерживает заслонки открытыми при нормальной температуре; при достижении заданной температуры припой плавится, освобождая механизм закрытия заслонки заслонки. Обычные материалы включают латунь, легкоплавкие сплавы и эвтектические сплавы, каждый из которых обладает точными характеристиками контроля температуры.
3. Автоматическое закрытие : после плавления плавкой вставки механические пружины или термодисковые механизмы приводят к быстрому закрытию створок заслонки, независимо от перебоев в подаче электроэнергии или потока воздуха в воздуховоде. После закрытия он образует герметичный барьер, препятствующий распространению огня и дыма по воздуховоду.
1. Плавкая вставка : основной элемент управления температурой с точно выверенной точкой плавления (обычно 70°C или 280°C). Его целостность необходимо регулярно проверять, так как повреждение может напрямую привести к выходу устройства из строя.

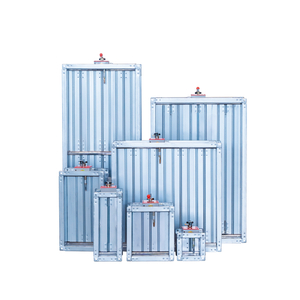

2. Заслонки заслонки : подразделяются на шторные (подходят для небольших/горизонтальных воздуховодов), поворотные (подходят для больших проемов) и раздвижные (подходят для воздуховодов различной формы). Изготовленные из оцинкованной стали или огнестойких сплавов, некоторые из них оснащены терморасширяющимися прокладками для увеличения усилия закрытия и эффективности уплотнения.
3. Корпус и рама : Изготовлены из стали, нержавеющей стали или коррозионностойкой стали. В некоторых моделях используется оцинкованная сталь толщиной 22, обладающая устойчивостью к высоким температурам и ржавчине, что обеспечивает устойчивость конструкции во время пожара.
4. Система датчиков : современные противопожарные клапаны оснащены механическими датчиками положения (отслеживают состояние открытия и закрытия), электронными датчиками температуры (контроль температуры в режиме реального времени), датчиками обнаружения дыма (связываются с датчиками дыма) и модулями передачи данных для мониторинга состояния и раннего предупреждения о нештатных ситуациях.
Тип | Конструктивные особенности | Сценарии применения | Основные преимущества | Ограничения |
Противопожарный клапан занавесочного типа | Полотна штор с гравитационным приводом | Небольшие офисы/жилые здания, простые системы вентиляции | Низкая стоимость, простота установки и обслуживания, низкое сопротивление потоку воздуха. | Одна функция, не подходит для сложных сценариев. |
Противопожарный клапан лопастного типа | Несколько вращающихся лезвий + механические пружины | Крупные здания, промышленные объекты | Высокая надежность открытия и закрытия, простота осмотра и обслуживания, может быть оснащена позиционными переключателями. | Подходит только для пассивной противопожарной защиты, традиционный внешний вид. |
Герметичная конструкция двойной функции + индукция дыма | Новые здания, больницы, крупные общественные здания | Блокирует пламя и дым, соответствует двойным стандартам UL. | Более высокая стоимость, необходимо сочетать ее с системами обнаружения дыма. |
Место установки | Требования к установке | Функция |
Проникновения в воздуховоды | Прохождение сквозь стены/полы с огнестойкостью 2 часа и более. | Поддерживать целостность пожарного разделения |
Приточно-вытяжные установки (AHU) | Передняя и задняя части агрегата | Обеспечить пожарную безопасность системы HVAC. |
Кухонные вытяжные системы | Ключевые узлы вытяжных каналов | Препятствовать распространению кухонного пожара |
Лестничные клетки/Шахты лифтов | Воздуховоды, проходящие через валы | Обеспечить безопасность путей эвакуации |
Опасные зоны | Вентиляционные каналы помещений повышенного риска, таких как склады химикатов. | Изолировать пожарные риски в зонах повышенного риска |
1. Строго соблюдайте стандарты Международного строительного кодекса (IBC), Международного пожарного кодекса (IFC) и UL 555, чтобы обеспечить соответствие компонентам противопожарной изоляции.
2. Для компонентов противопожарной изоляции, рассчитанных на 1 час, полностью канальные системы отопления, вентиляции и кондиционирования воздуха могут быть освобождены от установки (за исключением вертикальных шахт); При монтаже корпус клапана должен быть плотно прикреплен к стене, а зазоры заполнены огнестойким герметиком.
3. Зарезервируйте место для технического обслуживания для последующих проверок и испытаний. Приемочные испытания должны быть завершены и записаны после установки.
Тип проверки | Стандарт реализации | Требования к циклу |
Эксплуатационные испытания | НФПА 80 | Сразу после установки |
Приемочное тестирование | НФПА 80/БС 9999 | После установки, перед вводом в эксплуатацию |
Периодическая проверка | НФПА 80 | Через 1 год после первоначального теста, затем каждые 4 года (один раз в квартал для больниц) |
Ежегодное обслуживание | БС 9999 | Комплексное обследование раз в год. |
1. Плановое техническое обслуживание. Очистите внутреннюю и внешнюю грязь, проверьте целостность уплотнений, смажьте подшипники и проверьте гибкость механических закрывающих механизмов.
2. Замена компонентов. Своевременно заменяйте стареющие плавкие вставки, ржавые компоненты и неисправные датчики.
3. Решение распространенных проблем: устраните недостаточную частоту проверок, повреждение компонентов, несоосность во время установки и блокировку корпуса клапана, а также создайте полный учет активов.
Стандартный номер | Область применения | Основные требования |
НФПА 80 | Монтаж и обслуживание противопожарных клапанов | Обязательная периодическая проверка для обеспечения эффективной работы во время пожаров. |
НФПА 105 | Перекрестное обслуживание дымовых и противопожарных клапанов | Единые стандарты обслуживания, позволяющие избежать функциональных конфликтов |
УЛ 555 | Сертификация продукции противопожарных клапанов | Продукция должна пройти испытания на огнестойкость. |
АМСА 500-Д | Тестирование производительности | Проверка работоспособности для различных условий работы |
EN15650:2010 | Европейские стандарты продукции | Обязательное требование для доступа на рынок в Европе |
1. Юридическая ответственность: Нарушение строительных норм может повлечь за собой штрафы, а в случае пожара наступает соответствующая юридическая ответственность.
2. Страховые риски: Страховые компании могут отказать в возмещении ущерба от пожара, вызванного несоблюдением правил.
3. Угрозы безопасности. Выход из строя устройства приведет к быстрому распространению огня, увеличению числа жертв и материальному ущербу.
Тип преимущества | Конкретные показатели |
Контроль потерь | Сокращение потерь от пожаров на 40 % |
Оперативная безопасность | Сокращение времени простоя на 35 % |
Оптимизация затрат | Значительное сокращение долгосрочных затрат на техническое обслуживание и избежание штрафов за нарушение требований. |
1. Требования к установке : Должен быть установлен профессиональным и техническим персоналом для обеспечения соответствия нормативным требованиям; непрофессиональная установка приведет к функциональному сбою.
2. Проверка и оценка : проверьте состояние устройства, вручную проверив целостность открытия и закрытия или проверив данные датчика через систему управления.
3. Особые сценарии : для больниц и других зданий специального назначения интервал проверок должен быть сокращен до одного раза в квартал, а комплексное техническое обслуживание и проверка производительности также должны проводиться ежегодно.
4. Последствия неисправности : Если лепестки клапана не закроются, пламя и дым быстро распространятся по воздуховоду, повреждая пожарные отсеки и усугубляя последствия стихийного бедствия.
1. Выбирайте продукты, сертифицированные авторитетными организациями, такими как UL и EN, и проверяйте сертификационные документы перед установкой.
2. Создайте полный отчет о техническом обслуживании, записывая данные проверок, замены компонентов и результаты устранения неисправностей.
3. Выберите подходящий тип в зависимости от использования здания и степени пожаробезопасности, чтобы избежать чрезмерной функциональности или недостаточности.
4. Проводите регулярные противоаварийные учения для проверки координации между противопожарными клапанами и всей системой противопожарной защиты.
